Quando ti metti a studiare un mixer potrebbe capitarti di non capire appieno il funzionamento e le varie applicazioni che può avere ogni singolo componente della channel strip, motivo per cui in questo articolo tratterò una delle sezioni estremamente utile per il processamento del suono, la sezione Insert.

Non preoccuparti, non è nulla di difficile o riservato a i più colti tecnici, ti bastano pochi minuti per leggere questo articolo e avrai le piene capacità per saper sfruttare l’insert di un canale del mixer in tutte le sue applicazioni.

La cosa principale è capire di cosa stiamo parlando, perché, credo che ormai l’hai imparato, ogni dispositivo presenta delle proprie caratteristiche, ma cercherò comunque di includere ogni tipologia di Insert descrivendo caso per caso.

Sezione Insert

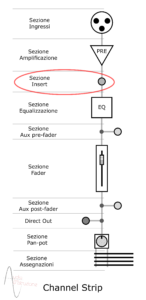

La sezione insert è la parte della channel strip dedicata al collegamento di processori esterni e al ritorno al canale.

Questo tipo di collegamento viene definito “in serie” o “a cascata” dato che il segnale, tramite l’insert, dopo esser stato inviato ai processori ritorna comunque a seguire il percorso delle altre sezioni della channel strip.

I processori che vengono collegati alla sezione insert, generalmente, sono processori di dinamica (compressore, limiter, expander, gate) o processori di spettro (equalizzatore, exiter, enhancer, vitalizer).

Generalmente, a livello circuitale, la sezione insert è posta dopo la sezione preamplificatore e prima della sezione equalizzatore. Ti consiglio sempre di controllare leggendo il manuale del mixer stesso, in quanto a volte è posizionata dopo la sezione equalizzatore.

In alcuni mixer c’è la possibilità di trovare un interruttore che permette di scegliere se posizionarla prima o dopo l’equalizzatore, e addirittura uno per l’attivazione o disattivazione della sezione stessa.

Possiamo trovarlo anche in altre parti del mixer, non solo sui vari canali, ma anche insert dedicati alle uscite, quali Aux, Gruppi e Master.

Tipologie di Insert

Come abbiamo detto, non tutti gli insert sono uguali per ogni macchina, ma possiamo categorizzarli in maniera generale in base al livello del mixer che stiamo usando.

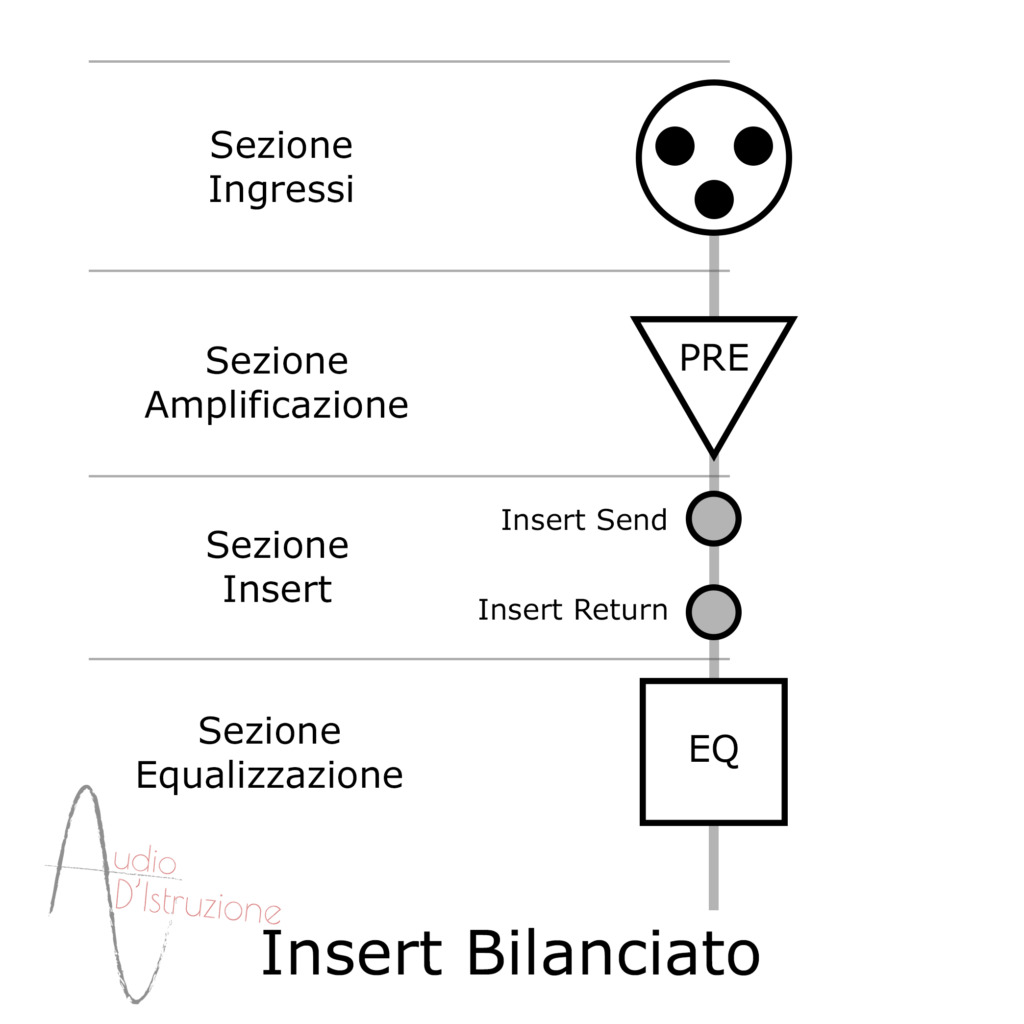

Insert Bilanciato

Nei mixer di fascia alta troviamo la sezione insert separata, in pratica troviamo un’uscita Send e un’ingresso Return.

Viene definito bilanciato in quanto il segnale in uscita dal send e in ingresso sul return è bilanciato. Ciò significa che troviamo un circuito bilanciatore sul send e uno sbilanciatore sul return.

I connettori usati generalmente sono i Jack TRS Jack 1/4, in caso, però, è collegata ad una patch-bay, i connettori usati sono Bantam.

Connettore TRS Jack 1/4

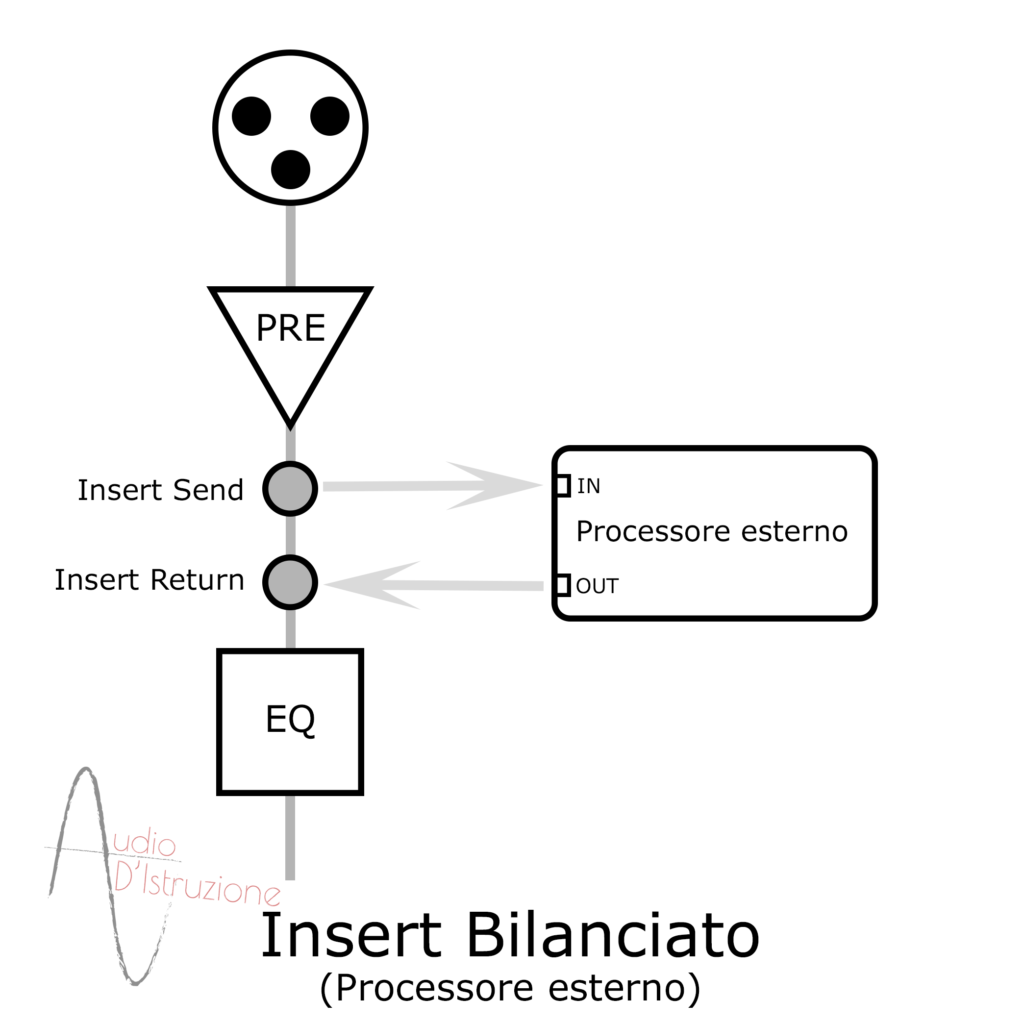

Quando colleghiamo un processore esterno, invieremo il segnale dal send all’input del processore e dall’output del processore al return dell’insert. L’unica accortezza da prendere è quella di controllare se il processore sia acceso e funzionante, altrimenti il segnale viene interrotto non potendo proseguire nella channel strip.

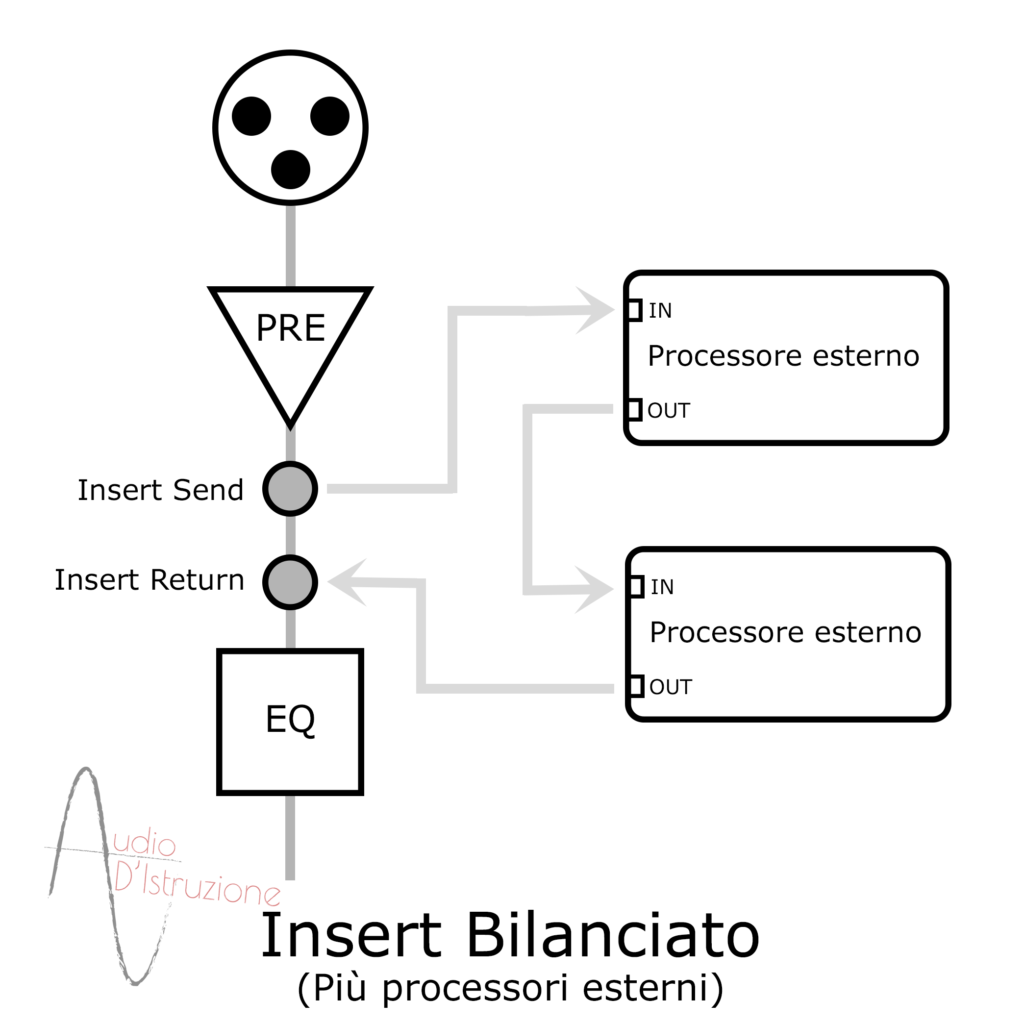

Nel caso invece di più processori esterni, il segnale del send va all’input del primo processore, l’output del primo processore all’input del secondo e così via, fino ad arrivare all’output dell’ultimo processore che va al return dell’insert.

Altri modi di usare l’insert bilanciato

Sappiamo che soltanto send può essere sfruttato per inviare segnale ad un dispositivo esterno, mentre return può soltanto ricevere.

Se send è collegato ma return no, il segnale viene comunque trasportato oltre sulla channel strip.

Se return è collegato ma send no, vengono omesse le sezioni precedenti (bypass premplificatore e ingressi).

Conoscendo questi presupposti possiamo sfruttare la sezione insert anche per altri scopi:

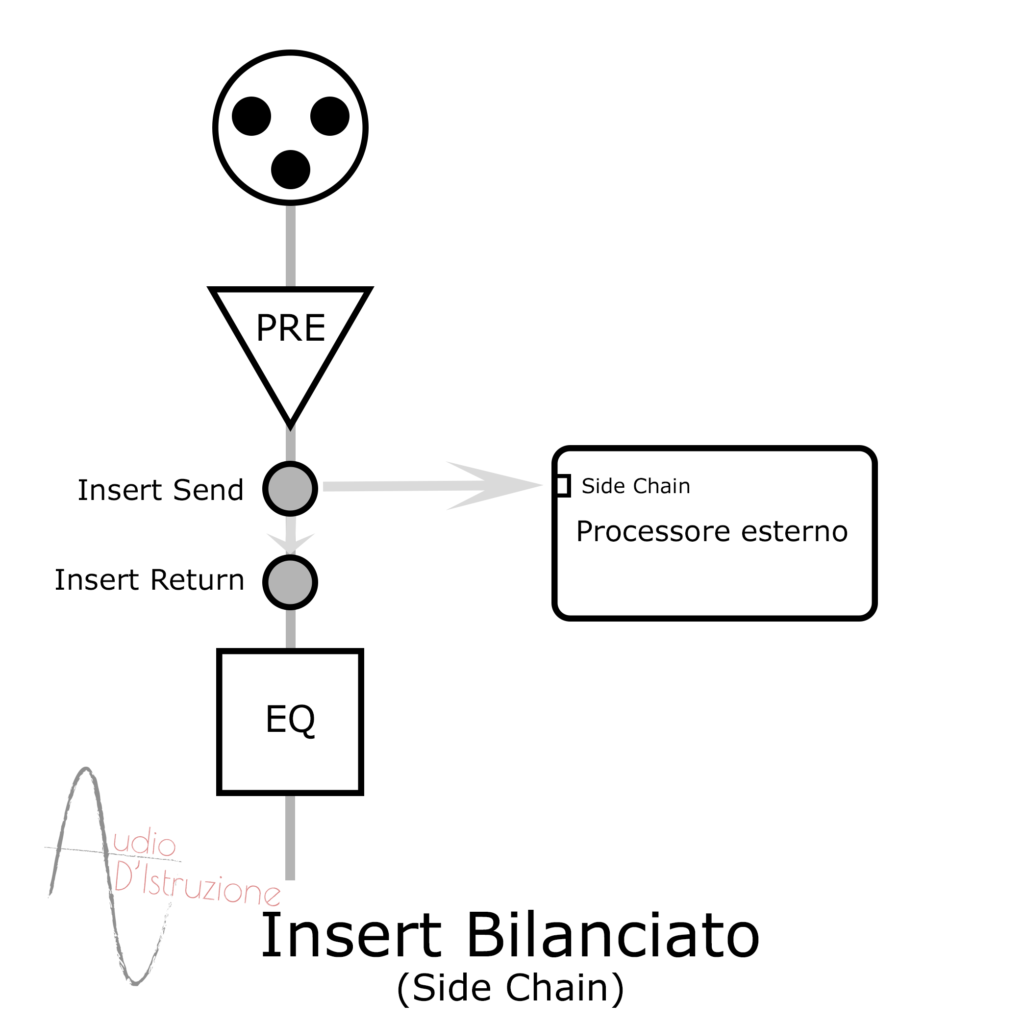

Side Chain

Se si collega un processore esterno che utilizza il side chain tramite il send, non avremo bisogno di far tornare il segnale “sui suoi passi”, quindi return non necessita di collegamento. In questo modo il segnale viene mandato al processore, ma allo stesso tempo continua a scorrere nella channel strip.

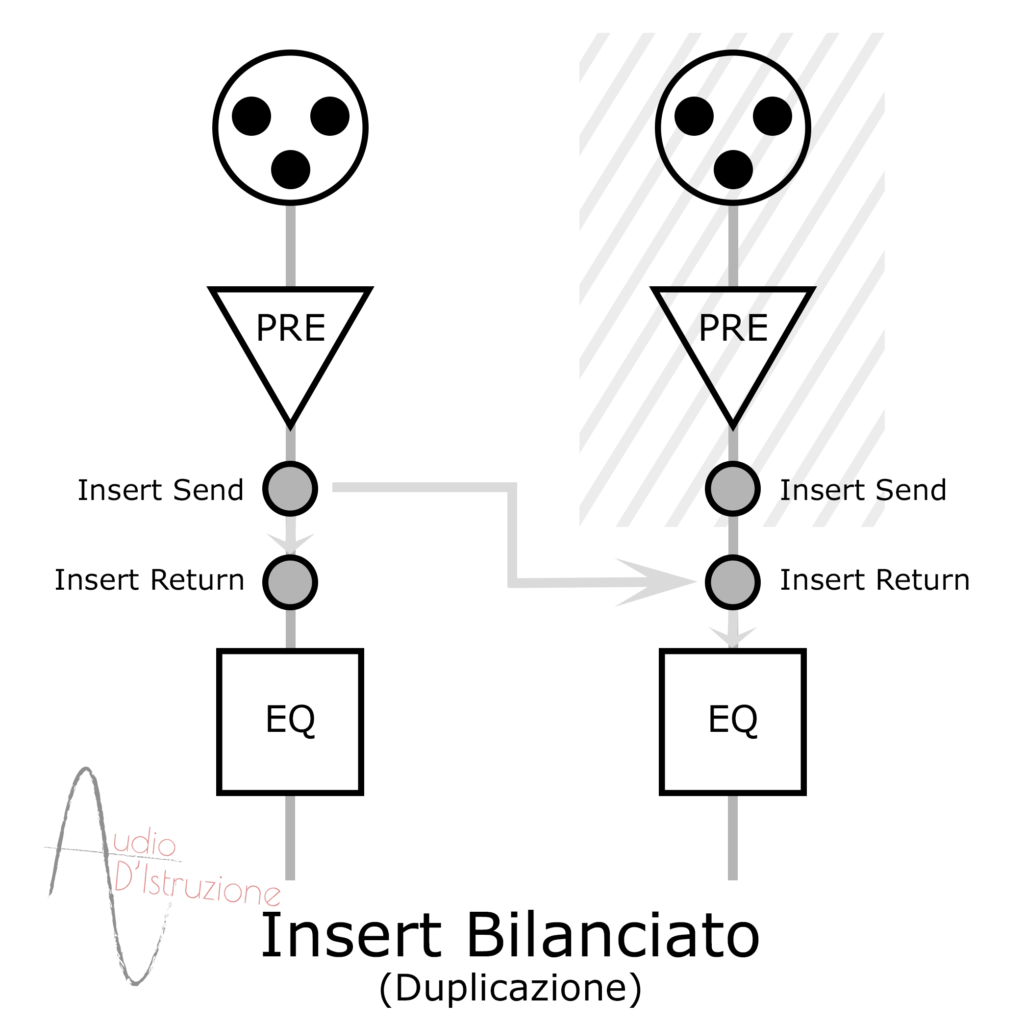

Duplicazione

Se per qualche motivo c’è bisogno della duplicazione del segnale (es. tecnica stereofonica MS), possiamo collegare il send del primo canale al return del secondo, in modo da avere due channel strip della stessa sorgente.

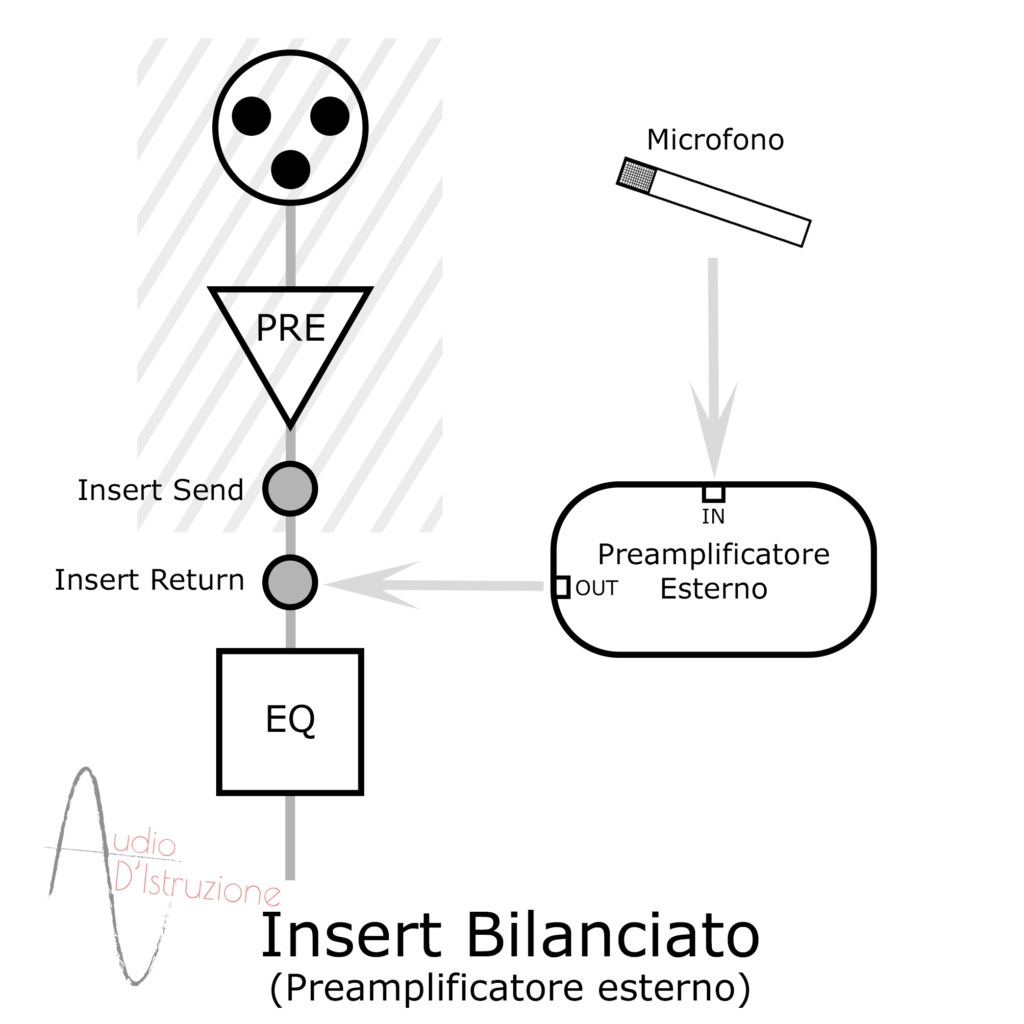

Preamplificatore esterno

Nel caso in cui c’è necessità di utilizzare un preamplificatore esterno (es. migliore qualità), non dobbiamo fare altro che collegare il preamplificatore all’ingresso return dell’insert. In questo modo la sezione preamplificatore della channel strip viene omessa, permettendo di non dover collegare due preamplificatori in serie, che possono generare una perdità di qualità nel segnale.

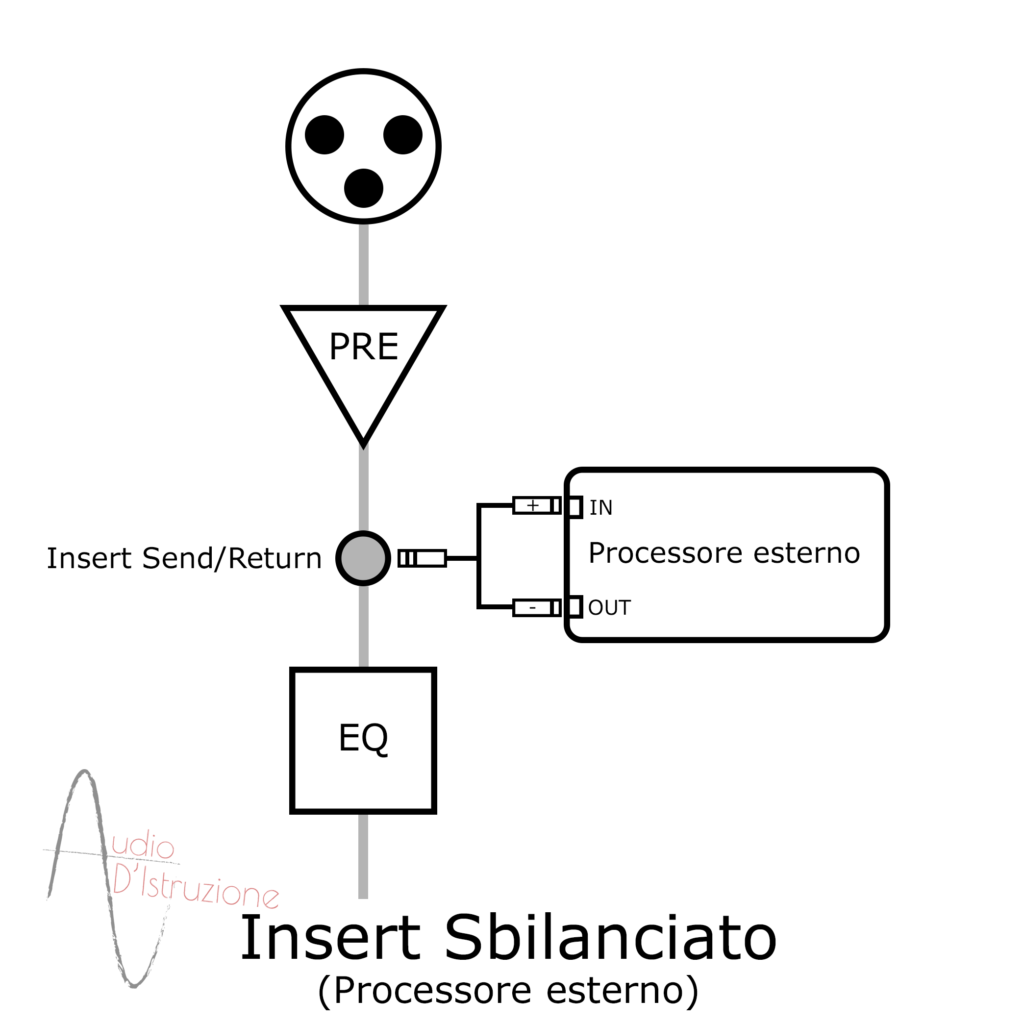

Insert Sbilanciato

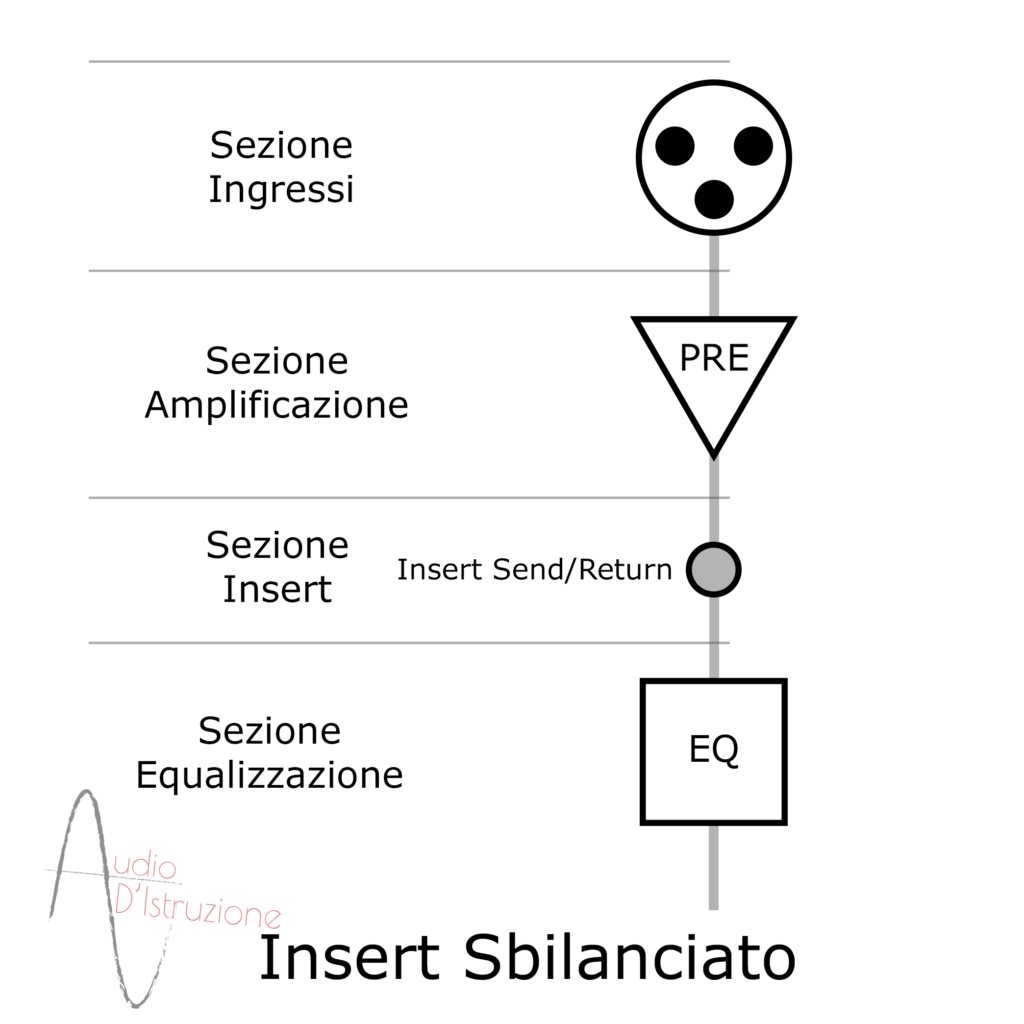

Nei mixer di fascia medio/bassa la sezione insert è composta da un solo collegamento, in pratica send e return si trovano nello stesso connettore.

Si definisce sbilanciato dato che il segnale in uscita dal send ed in ingresso sul return è sbilanciato.

Il connettore usato sull’insert è il TRS Jack 1/4, ma in questo caso viene utilizzato un cavo diverso.

Il cavo è chiamato “cavo Y” o “cavo Insert“. Ad un capo troviamo un connettore TRS Jack 1/4 e due connettori TS Jack 1/4 all’altro capo.

I due connettori TS Jack solitamente (non sempre) sono contrassegnati come Tip o + [Rosso] per il send e Ring o – [Colore diverso] per il return. L’unica accortezza da prendere è di rispettare il collegamento, se scambiati il segnale viene interrotto. In ogni caso, è sempre meglio leggere il manuale del mixer, poiché la configurazione Tip-Send Ring-Return non è sempre uguale, potresti trovarla invertita.

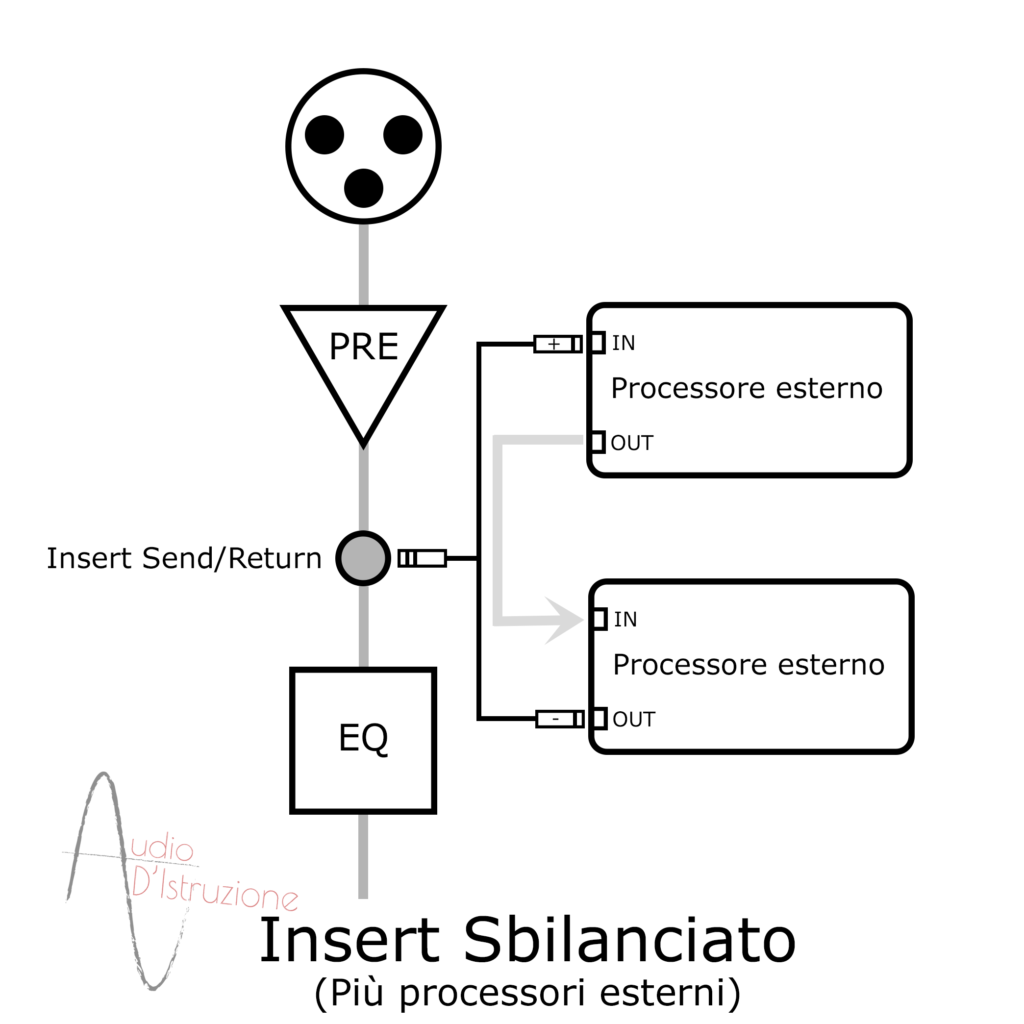

Per il collegamento di processori esterni valgono le stesse regole dell’insert Bilanciato, tenendo presente che il collegamento viene fatto sul cavo Y.

Altri modi di usare l’insert sbilanciato

Le stesse regole dell’invio e ricezione del segnale descritte per l’insert bilanciato valgono anche per l’insert sbilanciato.

Gli altri scopi dell’insert sbilanciato possono essere gli stessi per l’insert bilanciato, quindi side chain, duplicazione e preamplificatore esterno.

L’unica differenza sta nel lasciare scollegato il TS jack corrispondente al send o return che, nel caso bilanciato, non vengonoconnessi.

Conclusioni

A questo punto dovresti avere tutte le informazioni utili per poter usare l’essenziale sezione insert del canale di un mixer.

Spero che questa breve illustrazione possa esserti stata di aiuto.

Se vuoi approfondire sulla differenza tra bilanciato e sbilanciato ti consiglio di leggere Differenza tra Bilanciato e Sbilanciato.

Come sempre rimaniamo disponibili per risolvere qualsiasi dubbio o domanda, basta solo che ci scrivi nei commenti!
